유부남이 게이머 라이프와 행복한 가정을 함께 지키기 위해서는 수 많은 노력들을 필요로 합니다. 저에게 있어서 그중 하나(=구매조건)는 “PS5를 TV뒤에 감쪽같이 숨겨서 보이지 않게 설치할것”이었습니다.

설치과정은 순조로웠습니다. PS5월마운트를 구매 후, 기존의 PS4월마운트와 똑같은 너비의 구멍을 뚫어서 기존 구멍을 재사용 할 수 있었고, PS5의 열이 외부로 방출되도록 후면부분을 밖으로 하여 설치하여 감쪽같이 가릴 수 있었습니다.

OLED + PS5 + 스페셜 카탈로그 조합은 유부 게이머에게는 너무 큰 축복이었습니다.

벽걸이 거치 이후, 듀얼센스의 입력딜레이가 늦어져서 가끔 무한회전을 한다거나 입력이 딜레이된다거나 하는것을 느끼긴 했지만 그동안 즐기던 게임들이 응답속도가 빠를 필요가 없는것 들을 위주로 해서 그런지 큰 문제가 되지는 않았습니다.

하지만 “Returnal”을 시작하게 되면서 상황은 달라지게 되었습니다. 로그라이크에 체력 하나하나 회피 하나하나가 중요한 게임이다보니 입력오류및 딜레이로 패드를 던질번한 상황이 빈번하게 발생하다보니 푹신한 소파를 버리고 스툴에 앉아 TV로 점점 다가가고 있는 제 자신이 있었습니다. TV뒤에 공유기도 함께 있어서 2.4GHz대역에서 간섭이 생하기도 하고 블루투스 안테나가 PS5 전면 하단부에 있어서 패널이 안테나를 전부 가리고 있기 때문인것 같습니다.

한달이상 티비에 붙어 하다보니 자세도 안좋아지고 허리가 아파와 급 현타가 오기 시작합니다. 결국 안되겠다! 라고 생각하여 방법을 찾아봅니다. Redit이나 Youtube를 뒤져서 블루투스 안테나를 연장하여 작업한 글을 수 있었습니다. 바로 따라서 진행을 해보았더니 저는 다시 소파의 품안으로 들어 갈 수 있게 되었습니다.

일정 시간 테스트를 해봤지만 같은위치에서 인풋 지연이나 오류 등이 거의 발생하지 않아서, 혹시 저같은 분들이 있을까 하여 작업 내용을 공유합니다. 긴글 마무리하며 PS5구매와 게임을 할 수 있는 시간을 주신 와이프님께 모든 영광을 돌립니다.

세줄요약

  1. 벽걸이 TV뒤에 거치하였더니 PS5 컨트롤러 인풋 딜레이 발생
  1. 분해, 안테나 확장 후
  1. 인풋 딜레이 해결 + 와이프님 감사합니다



! PS5 보증에 영향이 있습니다. 참고하고 진행하시기 바랍니다

필요한 항목

  • Female-SMA — U.FL 케이블 x2 (저의경우 30cm)
  • 2.4GHz SMA 안테나 x2 (기존에 공유기에서 빼둔것들)
  • T9 or T8 드라이버 + 십자드라이버
  • 헤어드라이어 or 힛건

작업 과정

  1. PS5의 백 패널을 제거합니다. 로고부분을 몸쪽으로 살짝 당기면서 아래부분으로 미시면 뺄 수 있습니다.
  1. 상단부분에 있는 그리드 부분을 당겨서 제거해 줍니다.
  1. 헤어드라이어로 워렌트 실을 가열하여 제거 해주고, 모든 나사(+ SSD 커버, 팬커버)와 팬 커넥터를 분리해줍니다. 팬 커넥터도 스티커로 가려져 있으니 잘 보시고 핀셋으로 제거하면 쉽게 뗄 수 있습니다. 나사 길이가 위치마다 다르니 잘 확인해 주세요!!

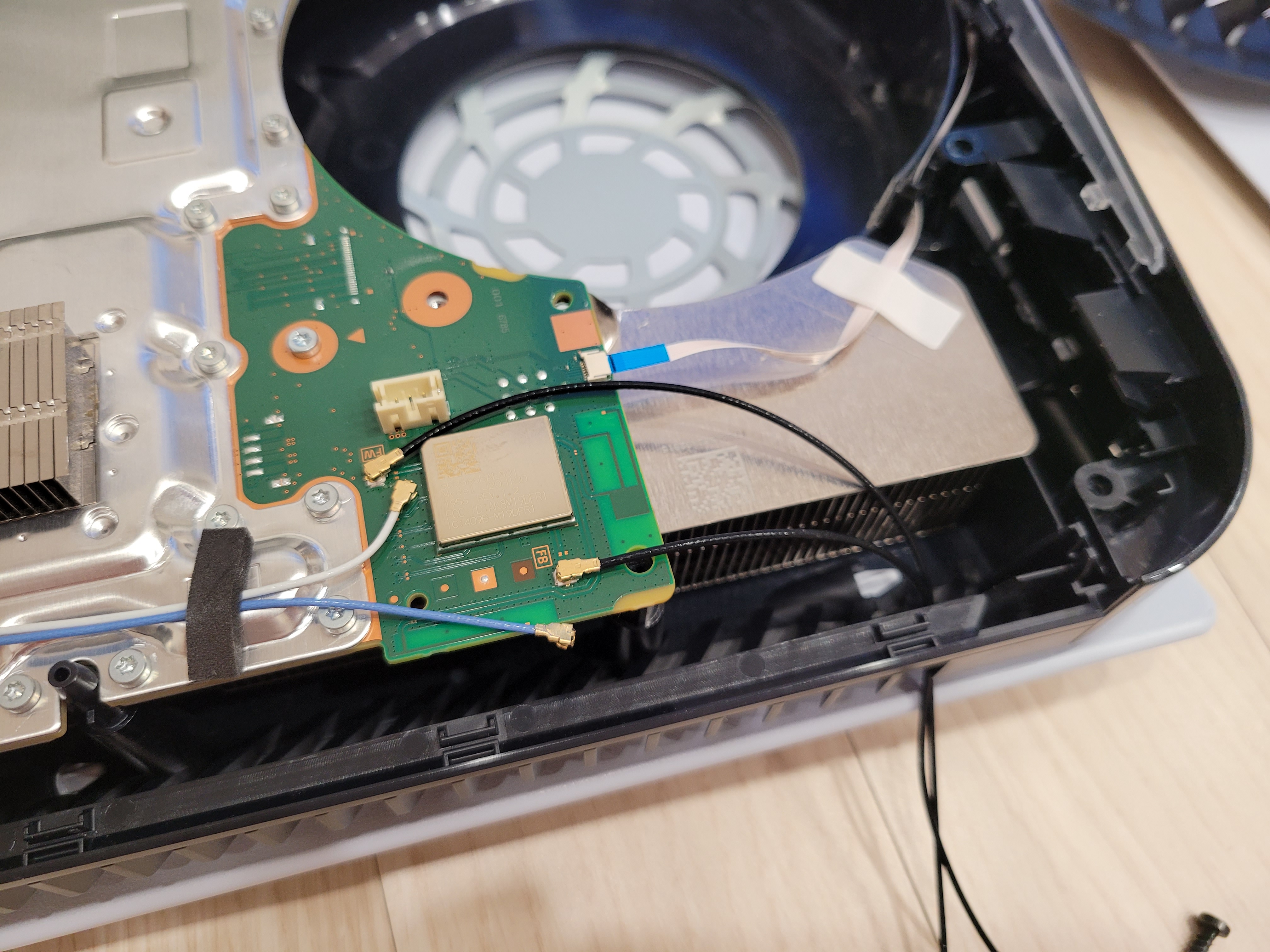

  1. 뒷부분을 열어보시면 긴 선과 함께 전면부에 연결되어있는 커넥터를 확인하실 수 있습니다. 초기모델에는 WIFI안테나도 커넥터 타입으로 되어있는걸로 보였는데, 온보드 안테나로 바뀐것 같네요.
  1. 기존에 연결되어있던 안테나 선을 제거해 줍니다. 이과정에서 커넥터와 전선이 연결되어 있는 목부분을 핀셋으로 잡고 살살 해주세요 커넥터 부분이 찌그러지면서 체결이 강해져서 보드에서 떨어져 버리는 경우도 있습니다.
  1. Female-SMA — U.FL 케이블을 하단 배기 구멍을 통해 넣어서 커넥터와 연결해줍니다. 잘 맞추시고 살짝 쿡 누르면 들어갑니다. 그리고 구멍을 막지 않도록 저는 테이프로 정리해 주었습니다.

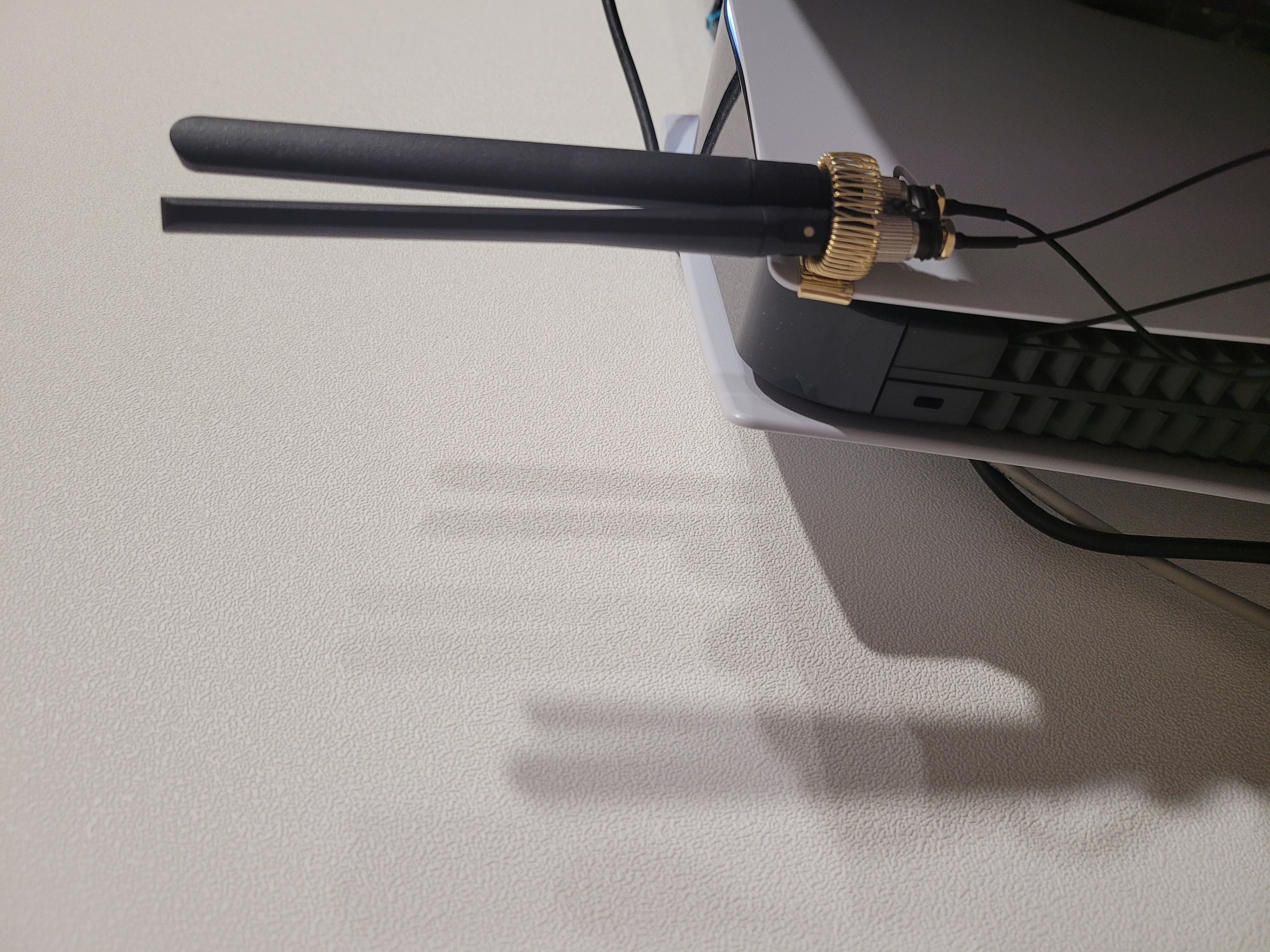

  1. 분해의 역순으로 다시 조립해 주시면 됩니다. 조립완료후에는 SMA커넥터와 안테나를 연결해 주시고 다시 PS5를 원위치 시킵니다. 저는 다이어리 펜홀더를 통해서 안테나를 PS5에 고정해 주었습니다. 게임할때는 세워서 즐겁게 하다가 끝나고는 안테나를 접어서 감쪽같이 안보이게 할 수 있습니다.

참고링크

https://m.youtube.com/watch?v=UEyrodlAYlI
http://mitem.auction.co.kr/vip?itemNo=B887928615

Uploaded by

N2T
반응형
반응형


요즘 모든 사람들이 안다는 " 그린라이트 "

얼마전에 마녀사냥 에피소드에서 미니 그린라이트를 만들어 파는 학생들이 나왔다고 한다 :)


친구 놈이 이걸 보더니 이거 만들 수 있냐고 물어봤다


그래서 "그냥 사라고!!" 라고 대답을 했다.


하지만 한 개당 13000원 이라는 가격 으악 ~~!!! 이라는 소리와 함께 급 자극이 되어서

"내가 만들어줄게 부품만 사서 보내!!" 라는 말을 하면서 생각지도 못한 노동이 시작되었다.


제작기를 쓰기 전에 제품의 가치는 원재료에 가격보다  그에 들어간 기술 및 노력들이 충분히 더욱 더 가치 있는 것이므로

다른 사람이 판매하는 가격이 전혀 부족하다고 생각하지 않는다. 만들어 봐서 알게 되었지만 13000원의 가치 및 노력이

충분한 제품이라고 생각이 된다!!


단지 내가 이 과정을 진행한 것은 이것저것 직접 만들어 보고 싶은  공돌이 마인드가 발동했을 뿐이다



1. BOM

귀차니즘 및 배송비들의 이유로 모든 부품은 eleparts를 통해 구입하였다.
또한 필요한 도구로는

인두, 사포, 구멍뚫는 도구( 전기드릴? 드레멜?) 등이 기본으로 필요하다.
또한 추가로 목공용 본드, 검정 시트지 등등이 필요하다


기본적으로 3V배터리, 배터리 어뎁터, Lock 푸쉬버튼 SW. 고휘도 Green LED, 2T 아크릴, 2T*30 나무 각재

를 주문하였다.


나무각재의 배송료가 추가 책정 되어있으므로 따로 재료를 구할 수 있는 것들은 따로 구해 보는것을 추천한다


위의 BOM은 5개의 그린라이트를 만들기 위한 것이므로 그 이하의 개수에서는 배송비의 비율이 더 크다고 생각되므로 1 ~2 개 만들때에는 그냥 구매가 더욱 퀄리티+가격면에서 이득이라고 생각된다.




2. 제작과정


3x3x3의 그린라이트를 타켓으로 하여 제작을 진행한다.


2T각재에 자를 크기를 그림으로 그린다.

장부를 1/3, 1/2등등으로 하였었는데 자르기 편한 1/2가 가장 무난한거 같다.

30mm 에 2mm 씩 요철을 만들어 커터칼, 구두칼 등등을 이용하여 반듯 하게 잘라낸다







위와 같은 모양으로 자른 후 목공용 본드를 이용하여 아래와 같이 상자 형태로 3개의 나무 판자를 붙여준다.




위에 보이는 작은 나무토막 같은 것은 나중에 아크릴을 붙일때 Stopper형태로 멈추게 할 수 있도록 하기 위한 용도로 따로 붙여주었다.





위 판에는 스위치를 고정하기 위한 구멍을 알맞는 사이즈로 전동 드릴을 이용하여 뚫어준다.

나는 드릴이 없어서 드레멜을 이용하여 동그란 모양으로 갈아내었다.

기본 회로도는 다음과 같다.

:) 초등학교 때 배웠던 꼬마 전구 수준이다.


LED의 동작전압이 3V이고 2032 의 전압이 3V이므로 직결로 위와 같이 연결해도 정상 동작을 할 수 있다.


LED의 +  - 를 구별하는 방법은

LED의 투명한 내부를 들여다 보았을 때 큰판과 작은판이 보이는데 작은 판이 위치한 핀이  + 와 연결 되어야 한다.




스위치에 바로 전구 한쪽 핀을 납땜하여 주고



전선을 이용하여 배터리 홀더와 나머지 -극들을 연결한 후


목공용 본드를 이용하여 윗판과 뒤 판을 붙여준다.



앞판을 만들어보자 뒷판의 Size에 좌우 -2mm 의 크기로 잘라낸다.


아크릴을 자르기 위해서는 자를 대고 칼질을 여러 번(10번정도??) 해준 후


책상 모서리에 대고 딱 하고 분지르면 이쁘게 잘라진다.




앞 판의 이미지로 사용될 그림들을 미리 프린트 하여 주고



테이프로 검정 시트지를 붙여 놓고 위에 대고 같은 모양으로 잘라준다.



투명한 아크릴을 구매하였기 때문에 드레멜을 이용하여 불투명한 면을 만들기 위해서 사포로 뒷면을 갈아준다.

만일 불투명한 흰색 아크릴을 산다면 위와 같은 과정은 필요 없을 것 같지만, 투명에 사포로 보이는 조명 효과도 상당히 괜찮은 것 같다.


또한 상자의  Size와 크기가 맞지 않는 모서리들을 조심스럽게 사포로 긁어내어 꼭 맞는 Size로 만들어 준다.



이제 마무리된 목제들의 모서리를 역시 드레멜/사포를 이용하여 이쁘게 갈아주고

록타이트를 이용한 순접코팅 을 실시한다.


록타이트를 떨어트리고 마르기 전에 얇게 펴바르고 천천히 말려 다 마른 뒤 고운사포(800 이상)으로 마무리 해주면

나무에서 빤짝빤짝 빛나는 광을 얻을 수 있다.


빨리 말린다고 입으로 호호 불어넣다가는 순간접착제가 하얗게 되기 때문에 천천히 말리는게 좋은 것 같다.




짜잔!! 이렇게 완성된 미니 그린라이트이다 :)


기성품과 비교하면 저급한 퀄리티 이지만 제법 비슷한 모양이다.


간단한 꼬마 전구 수준의 회로도와


상자를 만들 수 있을 정도의 공작 실력이면 어렵지 않게 완성 할 수 있다.


나만의 그림 나만의 모양으로 만들 수 있다는 것도 또 다른 장정이 될 수 있다고 생각한다.







반응형
반응형
갤럭시탭 노트 10.1 같은 경우는 일반 USB 충전기로 충전시

충전으로 인식되지 못하고 USB로 인식되어 ..... 4포트 6포트 짜리 USB 충전기를 사용하고 있음에도 불구하고

빠른 충전을 할 수 없다.

그래서 USB 어뎁터 등등 도 많지만... 그냥 집에서 남는 케이블을 이용하여

똑같은 충전가능 케이블을 만들어 보았다


방법은 간단하다 Data 케이블의 D- D+ 에 1.2V를 인가 하면 된다.


따라서 33K와 10K옴의 저항을 이용하여 5V를 Dividing하여 연결해 준다.



10pin -----> 5V(red)     ---> USB

                    33K

10pin -----> D-, D+

  10K

10pin ----->GND(Black) ---> USB





기존의 케이블 에서 USB 부분을 분해한다.



나는 간단히 Header핀들을 사용하여 33K와 10K을 연결하였다.





그림과 같이 Red 5V쪽이 33K가 가도록 GND쪽에 10K 가 가도록 해야한다.


그리고 USB에는 Data케이블은 연결하지 않고  5V와 GND의 케이블만 연결해 준다.

절연테이프나 글루건 등으로 쇼트가 나지 않도록 잘 정리해서 마무리 하면 된다.



이렇게 되면 데이터 케이블 용도로는 사용할 수 없지만, 어느 USB 충전기에서나 충전 되는 케이블이 완성되었다.

하나 중요한 것은 충전하기 전에 충전기의 Amp 용량은 꼭 확인한 후 충전하도록 한다.

반응형
반응형



이번에 새로 영입한 갤노트 10.1는 기존의 기기인 갤탭7(갤빅, 칠탭)와 같은 30핀 커넥터를 사용하고 있다.


이전에 7탭에서 사용하던 HDMI desktop dock을 재활용 할 수 있겠다는 생각이 들어서


사이즈 맞게 옆면을 잘라서 사용할까? 보다가 다음과 같이 쉽게 사용할 수 있다는 것을 알게되었다.



7탭 데스크 독의앞의 고정부분을 수직 위로 잡아당기면 아래와 같이 푹 빠지게 된다.

약간 단단하게 고정되어 있어서 부러질듯 느껴지지만,

수직 위로 바로 뽑아주게 되면 아래 사진과 같이 분리가 가능하다.



바로 사용하기에는 기기와 독 사이에 존재하는 유격이, 위태위태하여 그대로 기대 고정하다간,

뚝하고 커넥터 부분이 부러질듯느껴진다.



2mm 정도의 두깨 아크릴 판을 고정하여 받혀놓아 부러지는 걱정은 하지 않아도 되게 수정하였다.

이정도 보강이면 계속 써도 지장 없을 듯 하다.




최종적으로 갤노트 10.1을 거치하기에 알맞는 거치대가 된 듯 보인다.


물론 연결시 아래부분을 잘 맞추어 꽂아야 한다는 불편함이 있지만, 기존의 데스크탑 독을 갖고계신 분들은 이렇게 사용해도 괜찮을 것 같다.













반응형
반응형

FIIO 사 의 D5 DAC를 사용하여

고장난 사운드 카드를 대체하고 있는데

이DAC의 기본볼륨이 너무 커서 깜짝 놀랄 때 가 많았다. 그래서 저항 어뎁터를 만들어 보았다 .

오디오 3.5 파이 암컷에 테스터기로 좌우를 맞추어 75옴 + 150옴의 칩저항 두개씩 L, R에 각각 넣어 연결해 주었다.

일반저항이 없어 연구실에 있는 칩저항을 이용하였다

칩저항 이다 보니 사진에는 잘 나타나지 않는다.



소리가 대폭 줄어들어 이제 최소 크기가 아닌 볼륨으로 조절하며

사용할 수 있다 .

반응형
반응형
얼마전에 한쪽 소리가 안나오는관계로
뜯어서 수리를 했었던 P2
어느날 뚜껑이 안닫힌다는 소리를 듣고 보니
배가 불룩하고 튀여나와있었음.....

어차피 뜯은거 AS는 못가고 자체 배터리 교체 작업을 진행하였습니다.

 P2의 주변을 손톱 혹은 얇은 판을 이용해서

잘 들어내시면 쉽게 떯어지지 않는데요


바로 기판 중간에 나있는 구멍에 끼워져있는 부분 때문인데

저는 어차피 버릴생각으로 뜯어 냈습니다.


그리고 배가부른 배터리는 가운데 위치하고 있네요



배터리 교체를 위하여 새로운 배터리를 구매하였습니다.

일단 제일 중요한것은 3.7V로 기존의 배터리와 전압이 같아야 합니다.

두번째로 중요한것은 사이즈 입니다. 구매당시 Size를 확인하여 원래 P2의 배터리 공간에 들어갈 만한 Size를 구해야 합니다.


정사각형 형태로 되어있는 배터기라 많지않아. 기존의 배터리(830mAh)보다 작은 용량의 배터리(500mAh)를 구매하였습니다.

어차피 동영상은 안볼것이기 때문에, 지속시간은 생각지 않고

Size위주로 골라서 인터넷으로 구매하였습니다.


검색해보시면 리튬 폴리머 배터리 파는곳이 여러군데 있는데 그곳에서 구매하였습니다.

반드시 구매하실때!! 보호회로가 존재하는 배터리!!!

그리고 같은 커넥터가 연결되어 있는 배터리!!!

를 구매하셔야 합니다.


커넥터가 같지 않다면, 납땜할 생각을 하셔야 합니다.

어차피 같아도 해야했지만요 ~ ㅎ



자세히 보시면 원래 삼성의 배터리와 구매한 배터리의 단자의 + - 극이 뒤바껴 있는 것을 보실 수 있습니다.

보드상에도 +-가 표시되어있으니 방향을 확인해보시기 바랍니다.

여느 삼성 제품과 다름없게 이들은 +-를 과감히 바꾸어

사용자들이 쉽게 자가 AS를 하지 못하도록 만들어 놓았습니다.


그래서 결론은 ~

잘라서 다시납땜








선 두개에 납을 붙이는 과정이 쉽지는 않았지만

덩어리로 만들어 그냥 간단히 연결하였습니다.

인두를 최대한 오래대고 있지 않도록 노력하면서, 납땜을 마무리하여

+-극을 바꾸어 주었습니다.

그리고 납땜한 부분이 서로 닿으면 방전이 일어나기에


절연테잎으로 칭칭 감았습니다.

그리고 껴서 24핀 표준 충전기를 연결하니 제대로 충전이 된것을  볼 수 있습니다



충전도 잘되고



사용도 잘 됩니다.




뚜껑이 살짝 안닫혀서, 약간휘여 닫았습니다
별로 차이가 나지 않아서 그런지 딱 맞네요

이제 풀 충전해서 사용하고 있는데.
제법 잘 돌아갑니다.

아직 끝까지 사용하지 못해
사용시간 문제점 등은 모르겠지만
큰문제는 없을 것으로 보입니다.

모든 전자기기들이 이와같이 배터리 수명이 다하는 날이 오게되는데요
AS비용을 무는 것보다 더욱더 싼 가격으로 배터리를 교환할 수 있습니다.

배터리의 Type과 Voltage, 용량들을 꼼꼼히 비교하며 교체를 시도해 보시면 좋을것 같습니다.

반응형
반응형
미리 밝히는 것이지만 성능의 향상을
숫자로 확인하지 못했습니다.

그래도 뭐 딱히 문제는 없어ㅎ 개조한데로 사용하고 있는데

추후에 문제가 생기면 수정하겠습니다.


동선이 원래 전파를 전류로 바꾸는 안테나를 만드는데 많이 쓰여서 이런형태로 추가해 보았습니다.

원래 열을 전달하는 역할도 있어서, 발열이 심하게 되면, 문제가 될 가능성도 있습니다

이점 꼭 참고하시고 진행하시기 바랍니다.

문제는 책임지지 않습니다


준비물
1.동테이프 약간(진짜 쪼끔)
2. 작은 십자드라이버
3. 비닐 테이프
4. AS를 포기할 용기??? ㅋ


일단 탭플 아래판에 있는 고무패킹을
날카로운 칼끝 같은것으로 떼어내 주시고, 제일 작은 십자드라이버로
열어주시면 됩니다.


그리고 뒷판을 열어주시면 되는데, 잘못여시면 부러질 수 있으니,
방금 드라이버로 연곳을 살짝들어, 안쓰는 카드를 틈에 집어넣고, 테두리를 살살살 긁어 주시면 쉽게 떼어 낼 수 있습니다.


보이시면 탭플 보드가 보일겁니다.
사진에 가운데 보이는 부분이, Bluetooth 안테나의 접점이 보드에서 case로 나오는 부분입니다.
Case에 보시면 막으로 Bluetooth안테나가 있는것을 알 수 있습니다.



그냥 간단하게 동테이프를

3cm*3cm크기로 잘라줍니다 보통 열심히 계산을 해서 사용하지만, ㅋ 2.4GHz로 알고있는데


이정도면 대충 나올겁니다.


아래 사진과 같이 자른 동테이프를, 안테나 접점부와, 접점이 될 수 있게끔,

그러면서 스피커 홈 파여있는 부분은 안건들일 정도로 맞추어 붙였습니다.

접점이 안될까봐, 금색부분을 칼로 긁어봤는데 안긁어도 될것 같습니다. ㅋㅋㅋㅋ


그리고 다른 부분에 영향을 안주도록 테이프로 여러겹 꽁꽁 꽁꽁 위를 덮어줍니다.

너무 두껍지 않게요, 물론 접점부도 테이프로 덮으시면 안됩니다. 그부분은 노출되게 신경써서

붙여주시면 작업 다끝나고 이제 닫으시면 됩니다.







제가사용해볼때는, 감도나 음질이 나쁘지 않았습니다.

심리적인 사용감일지 몰라도, 더 먼곳에서 더 선명하게 통화가 가능하다는 느낌을 받긴했지만,

정확한 것은ㅋ 측정을 해보아야 알 것 같습니다.
